在现代企业网络和数据中心建设中，一个整洁、高效且可靠的物理层布线系统是网络稳定的基石。其中，配线架、机柜、网线、跳线、交换机等组件协同工作，构成了信息传输的“高速公路”。本文将详细解析以24口配线架为核心，涉及超五类、六类线缆及千兆交换机的典型布线方案。
1. 核心枢纽：配线架

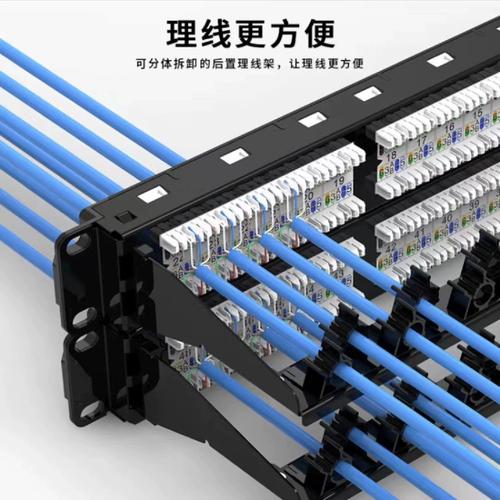

配线架，尤其是1U高度的24口型号，是机柜内布线管理的核心设备。它如同网络的“接线总台”，所有从工作区（如办公室工位）敷设过来的水平线缆（通常为超五类或六类网线）都会在此端接。配线架的作用在于：
- 秩序管理：将杂乱的海量线缆规整地端接到背面模块上，正面提供整齐的RJ45端口，极大方便了跳线连接与线路标识，提升了美观度和可维护性。
- 灵活配线：通过前端使用网络跳线连接交换机，后端固定连接至各信息点，实现了网络拓扑的灵活调整。当需要更换或维护交换机时，只需在配线架前端操作跳线，无需触动后端通往用户端的永久链路，保护了线路稳定性。
- 接口匹配：六类配线架通常为六类或更高标准设计，能够充分发挥六类线缆的千兆乃至万兆传输性能，减少信号串扰和损耗。
2. 传输介质：超五类与六类网线
- 超五类网线：支持高达1000Mbps（千兆）的以太网传输，是性价比极高的成熟选择。对于绝大多数千兆网络办公环境，超五类系统完全能够满足需求。在配线架上使用时，需确保配线架模块、跳线和水晶头均符合超五类标准，以实现最佳性能。
- 六类网线：性能优于超五类，提供了更高的带宽（250MHz）和更强的抗干扰能力，不仅稳定支持千兆网络，也为未来升级到万兆网络（10Gbps，短距离）预留了空间。在要求更高、电磁环境复杂或考虑长远投资的应用中，六类系统是更优选择。配套的六类配线架和跳线是其性能发挥的保障。
3. 连接动脉：网络跳线
网络跳线是连接配线架前端端口与交换机端口的短距离双绞线。它虽然短小，却是信号流通的关键“动脉”。选择跳线时需注意：
- 类别匹配：跳线的类别（如超五类、六类）应与整个信道（从设备到信息点）的线缆类别一致或更高，避免成为性能瓶颈。
- 质量可靠：优质跳线拥有良好的线芯和扎实的水晶头，确保信号传输稳定，减少丢包和延迟。
4. 信号引擎：千兆交换机
千兆交换机是网络的“交通指挥中心”，负责数据的快速交换与转发。它通常被安装在配线架上方或下方的机柜中，通过大量跳线与配线架的每个端口一一相连。这种“配线架-跳线-交换机”的结构，使得所有用户端口最终都汇聚到交换机上，实现了集中管理和交换。
5. 集成空间：机柜
标准网络机柜为所有这些设备提供了安全、稳固、通风的安装空间。合理的机柜布局（通常配线架与交换机交替排列或配线架集中一侧）能优化气流、便于跳线管理（使用理线器），并留出足够的操作维护空间。
典型部署方案与建议
一个标准的1U 24口配线架部署流程如下：
- 规划：根据信息点数量确定配线架数量（如24口配线架管理24个信息点）。
- 安装：将配线架固定于机柜预定位置（通常在交换机上方）。将来自各工作区的永久链路网线（超五类或六类）从机柜后方引入，端接到配线架背面的对应模块上，并做好清晰标签。
- 连接：使用适当长度的网络跳线（如0.5米或1米），一端插入配线架正面端口，另一端插入千兆交换机的对应端口。
- 理线：使用机柜两侧的理线器或扎带，将跳线整理整齐，避免缠绕和过度弯折，确保机柜内部气流畅通、美观且易于故障排查。
****：一个由24口配线架、千兆交换机、高质量跳线以及超五类或六类永久链路构成的布线系统，是实现高效、可靠千兆网络的基础。在设计与实施时，务必确保所有组件（线缆、配线架、跳线、接插件）的性能等级相互匹配，并遵循规范的安装工艺，才能构建出经久耐用、易于扩展和维护的高品质网络基础设施。
