大唐风暴网络配线架作为综合布线系统中的核心连接部件，其规范的打线与安装是保障网络稳定、高效运行的基础。本文将详细阐述其标准操作流程、注意事项及最佳实践。
一、安装前准备
- 工具与材料准备：
- 必备工具：110型打线刀（确保刀口锋利）、剥线钳、网线钳、螺丝刀、测线仪。
- 材料：大唐风暴配线架、模块化配线架模块（如为模块化类型）、RJ45水晶头、Cat5e或Cat6类网线、理线器、标签。
- 规划与设计：
- 确定配线架在机柜或墙装支架上的安装位置，确保有足够的空间进行后续操作和维护。
- 规划线缆路由，计算所需线缆长度，预留适当余量（机柜内建议预留30-50cm）。
- 制定清晰的编号/标签规则，确保每个端口与信息点一一对应。
二、配线架安装固定
- 将配线架对准机柜或安装支架的标准U位（通常为1U或2U高度），用配套螺丝将其牢固固定。
- 确保安装平整、稳固，为后续打线提供可靠基础。
三、网线打线标准流程（以T568B线序为例）
大唐风暴配线架通常采用主流的110型IDC打线连接方式，支持T568A或T568B线序，同一工程必须统一采用一种线序，国内普遍采用T568B。
步骤1：剥线与分线
使用剥线钳，在距网线端头约3-4厘米处环切外皮，注意不要损伤内部双绞线的绝缘层。
将四对双绞线分开、捋直。按照T568B线序排列：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
* 将线对按顺序整理平整，准备放入打线槽。
步骤2：放置线对与初步固定
将排列好顺序的线缆，根据配线架模块上的颜色编码（通常清晰印有B标色码），依次卡入对应的线槽内。
确保每根线都嵌入正确的卡槽底部，线序无误。
步骤3：使用打线刀压接
这是最关键的一步。将110打线刀的刀口对准卡线槽，刀口向外（切断多余线头方向），垂直用力下压直至听到清脆的“咔嗒”声。
这一动作同时完成了三个功能：将线芯压入金属刀片使其导通、切断多余线头、将线固定在槽内。
* 务必保持垂直用力，避免因倾斜导致打线不牢或损伤刀片。
步骤4：检查与整理
打线完成后，检查所有线芯是否都已打入槽底，无松动或错位。
使用打线刀的钝头或专用工具，将模块前方的保护盖或固定架压下，进一步固定线缆并保护打线点。
* 用测线仪检查该线路的通断、线序及近端串扰等性能，确保链路连通性。
四、整体安装与理线顺序
- 先安装后打线：务必先将配线架物理固定到位，再进行打线操作。
- 从下往上，从中间向两边：建议的打线顺序是从配线架的下部端口开始，逐步向上进行；或者从中间开始向两侧延伸。这样有利于线缆的梳理与捆绑。

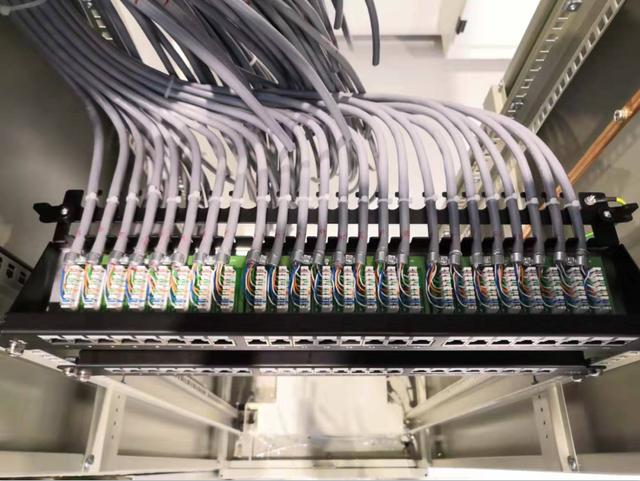

- 边打线边理线：每打好一个或一组端口（如12口），应立即使用理线器或扎带将对应的线缆梳理整齐，固定在配线架两侧或后方的理线架上。避免所有线缆打完后才整理，极易造成混乱。
- 标签标识：在打线应在配线架端口及线缆两端粘贴清晰、持久的标签，记录端口编号、对应房间或设备信息。
- 性能测试：全部打线完成后，使用专业认证测试仪（如Fluke DSX系列）对重要链路或按比例抽样进行信道或永久链路测试，确保符合Cat5e/Cat6等相应标准。
五、核心注意事项
- 线序统一：严禁在同一配线架混用T568A和T568B线序。
- 开绞长度：从网线外皮剥开到打线点，双绞线的开绞长度不应超过13毫米（约半英寸），以尽量减少性能损耗。
- 力度控制：打线时力度适中，听到清脆响声即可，过度用力可能损坏模块。
- 冗余线缆管理：机柜内预留的线缆长度应盘绕整齐，使用绕线环或扎带固定，避免杂乱缠绕影响散热和后续维护。
- 安全操作：使用打线刀时注意手部安全，避免划伤。
遵循以上标准流程和规范，不仅能高效完成大唐风暴网络配线架的安装，更能从根本上保障网络布线系统的物理可靠性与高性能传输，为整个信息网络奠定坚实的物理层基础。
