在现代企业的IT基础设施中，机房是数据流转和处理的心脏。而构成这个心脏庞大神经网络的基础，正是看似普通却至关重要的内网线（通常指双绞线，如Cat5e、Cat6、Cat6A等）和配线架。它们是连接服务器、交换机、路由器及各类终端设备的物理桥梁，其规划、部署与管理的质量，直接关系到整个网络的性能、稳定性和可维护性。
一、内网线：数据传输的物理通道
内网线，尤其是非屏蔽双绞线（UTP），因其成本效益和良好的性能，成为机房内水平布线的主流选择。
- 类型与标准：
- Cat5e（超五类）：支持千兆以太网（1000BASE-T），是早期和当前许多机房的常见选择，满足大部分办公和常规服务器接入需求。
- Cat6（六类）：性能优于Cat5e，能更好地支持千兆网络，并能在短距离内支持万兆（10GBASE-T），提供更高的带宽和抗干扰能力，是新建和升级机房的主流标准。
- Cat6A（超六类）：专为万兆以太网设计，传输频率更高，并通常带有屏蔽层（F/UTP等），能有效减少外部串扰，适用于高密度、高性能要求的机房核心区域。
- 布线要点：
- 长度限制：单条信道长度（从配线架端口到信息插座）建议不超过90米，加上两端跳线的总长度不超过100米，以保证信号质量。
- 弯曲半径：布线时需避免过度弯折，通常要求弯曲半径不小于线缆直径的4倍，以防止内部线对结构受损导致性能下降。
- 远离干扰源：应尽量远离强电线路、大功率电机等电磁干扰源，平行走线时需保持一定距离（如20cm以上）。
二、配线架：线路管理的枢纽
配线架是机房综合布线系统的核心管理单元，它的一端固定连接来自各个信息点的永久性内网线（水平线缆），另一端则通过跳线连接至网络设备（如交换机）。
- 核心作用：
- 集中管理：将分散的线缆汇聚到机柜内的配线架上，实现整洁、规范的物理连接，便于标识、查找和维护。
- 灵活配置：通过在前端配线架（设备间）和后端配线架（水平线缆终端）之间跳接，可以快速、灵活地改变网络连接逻辑，而无需改动墙内或桥架中的固定线路。
- 保护与测试：为精细的铜缆或光纤连接端提供安全的物理保护，并是进行链路性能测试（如通断测试、福禄克认证测试）的关键接入点。
- 主要类型：

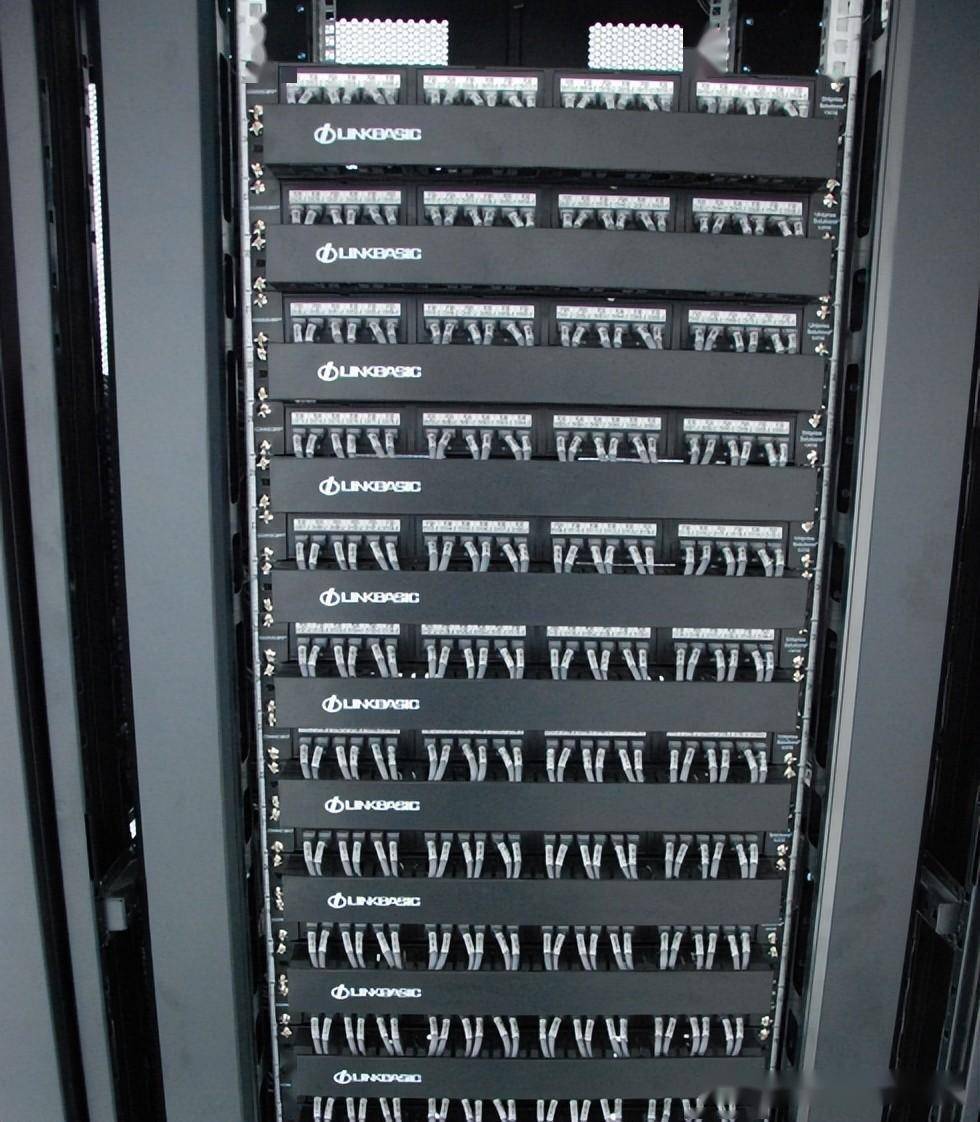

- 铜缆配线架：通常为19英寸标准机架式，有24口、48口等规格，端口为RJ45模块。分为打线式（需使用打线工具将线缆卡入模块）和模块化配线架（可预先安装好RJ45模块，施工更快捷）。

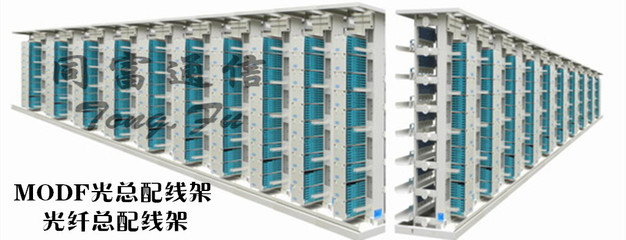

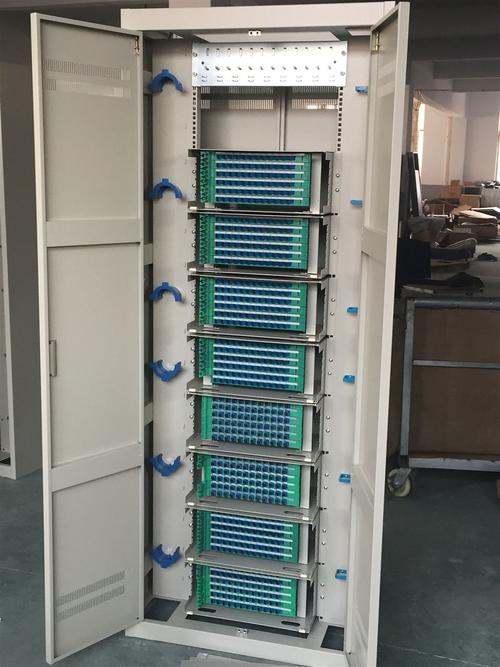

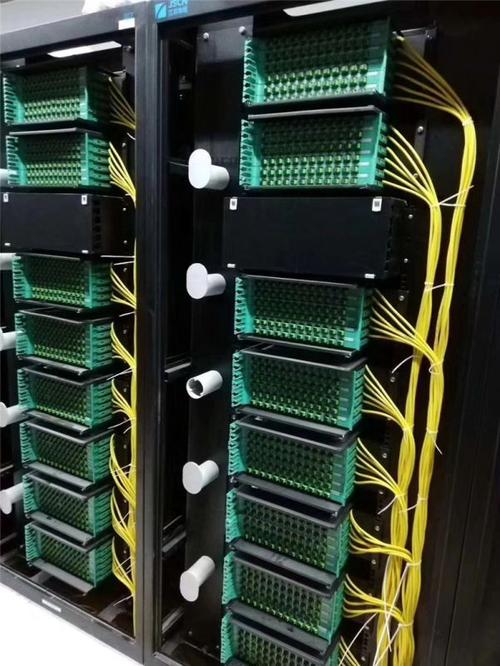

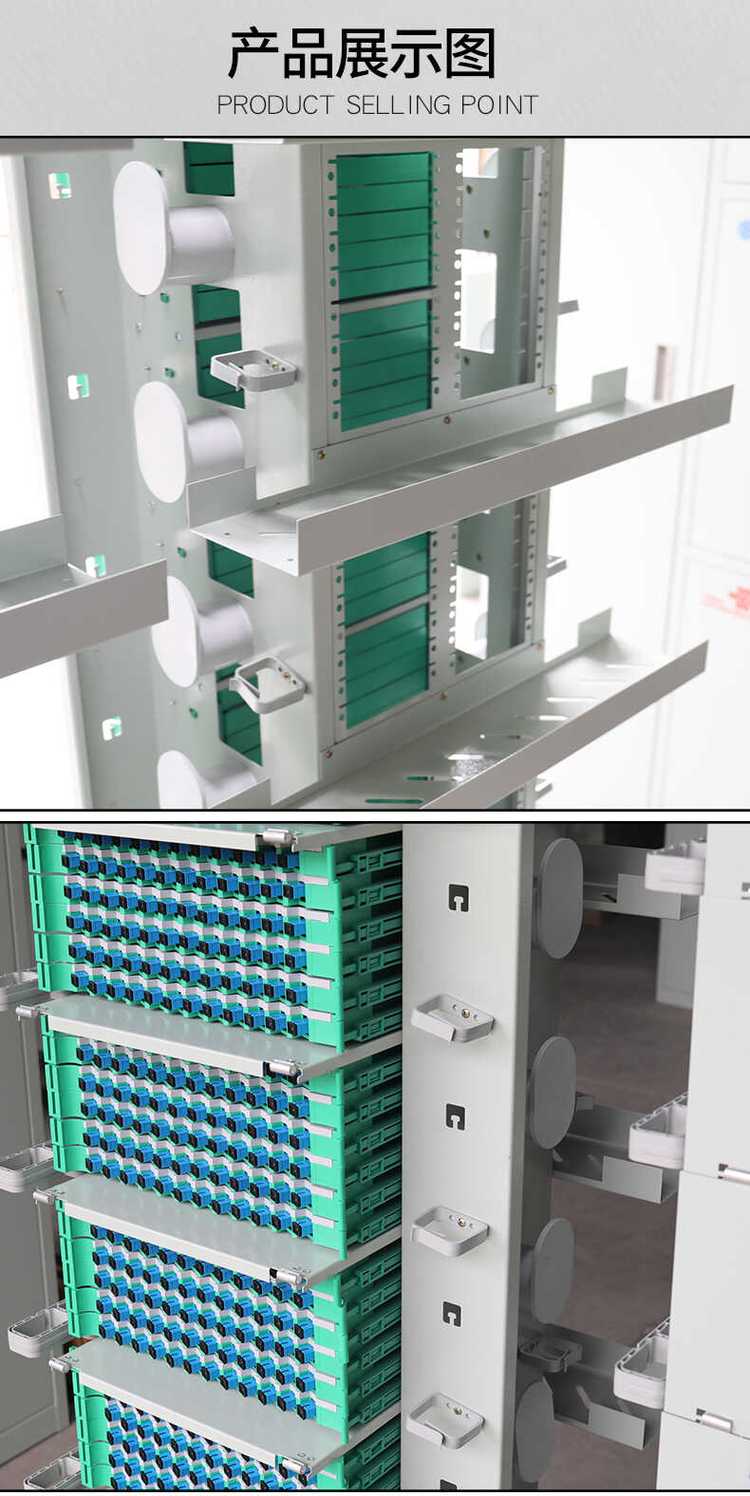

- 光纤配线架：用于管理光纤跳线和尾纤，提供光纤适配器（如LC、SC）的安装面板，实现光路的熔接、盘储和调度。
三、内网线与配线架的协同部署最佳实践
- 规划先行：根据机柜位置、设备数量、网络层级（接入层、汇聚层）规划配线架的型号、数量及安装位置。通常采用“上走线”或“下走线”方式，并预留足够的扩展空间。
- 规范施工：
- 线缆两端必须清晰、永久地贴上标签，标签内容应与配线架端口及信息点编号一一对应，并记录在布线管理文档中。
- 打线或端接时，必须严格按照T568A或T568B标准（一个项目内需统一）进行操作，确保线序正确。

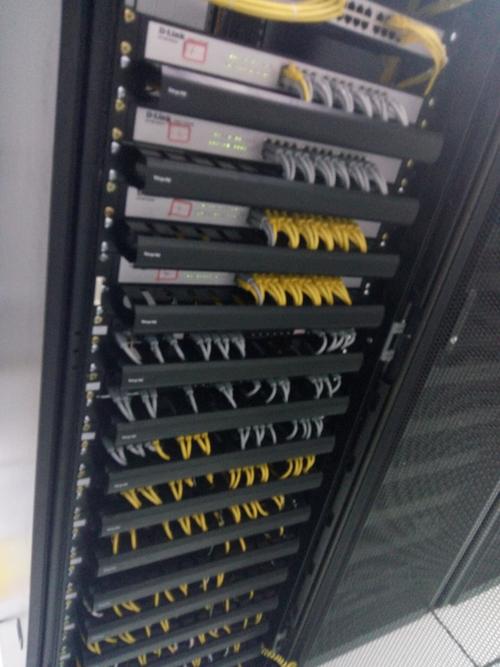

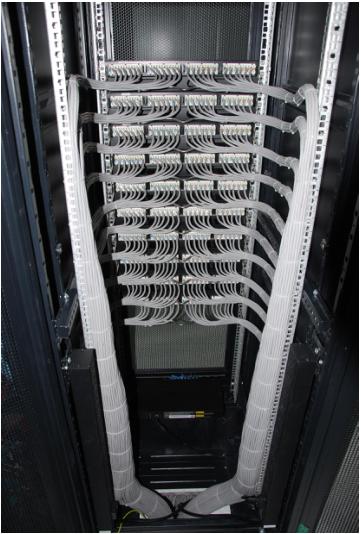

- 机柜内线缆应使用理线器、扎带等进行规整，做到横平竖直、强弱电分离，既美观又利于散热和维护。
- 测试与验收：所有链路在部署完成后，都应使用专业线缆测试仪进行通断测试和性能认证测试，确保每一条线路都达到设计标准（如Cat6链路通过Cat6性能测试），并保存测试报告。
- 文档化管理：建立详细的布线系统图、配线表、标签对应表等文档，这是后期运维、故障排查和网络变更不可或缺的依据。
###
机房内的内网线与配线架，虽处于IT系统的“底层”，却是保障网络高速、可靠运行的物理基石。忽视其质量与规范性，可能导致网络瓶颈、丢包、延迟乃至频繁宕机。因此，在机房设计与运维中，必须给予足够的重视，遵循标准，精心施工与管理，从而为上层业务应用构建一个坚实、灵活、高效的网络物理平台。
